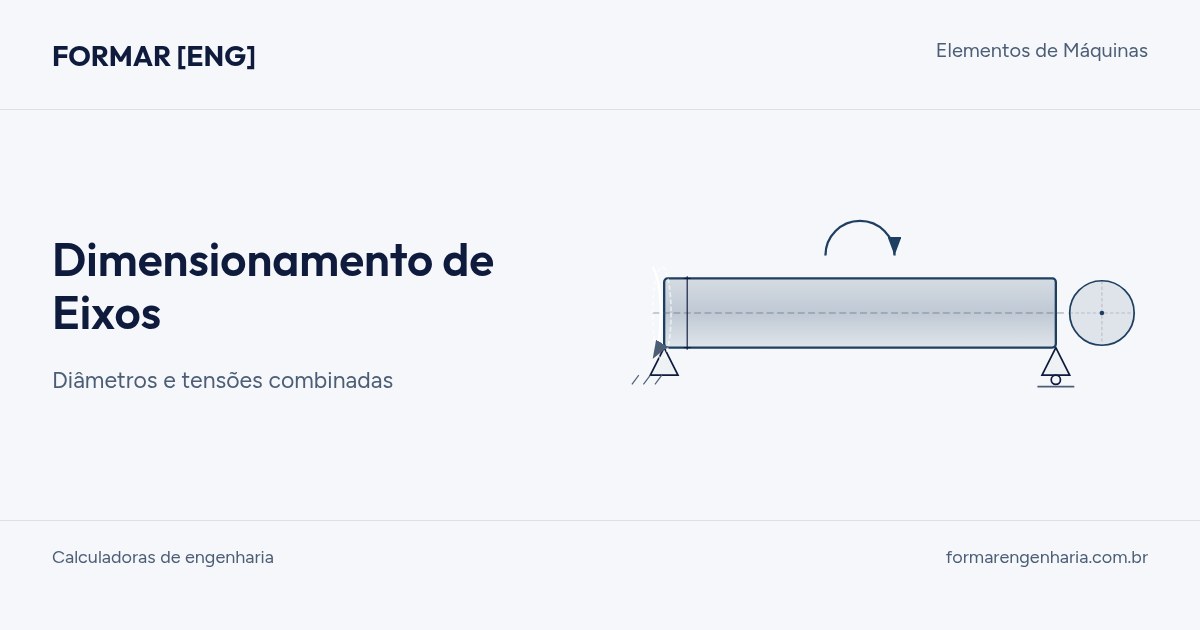

MecânicaCalculadora de Eixo Mecânico — Torção, Flexão e Fadiga
Ferramenta para dimensionar eixos rotativos submetidos a torque, flexão e cargas combinadas. Calcula tensão de cisalhamento, tensão equivalente de von Mises e fator de segurança à fadiga.
Aplica critérios consagrados (Soderberg, Goodman, ASME) e considera concentradores de tensão em rasgos de chaveta, mudanças de diâmetro e furos.
Fórmulas utilizadas
Tensão de cisalhamento por torção (eixo maciço)
τ = 16·T / (π·d³)
T = torque [N·m], d = diâmetro [m]
Diâmetro mínimo por torção
d = ∛(16·T / (π·τ_adm))
Aplicações típicas
- Eixos de redutores e motores
- Árvores de transmissão
- Eixos de bombas e ventiladores
- Pinos e munhões
Exemplo resolvido
Eixo maciço transmitindo 200 N·m com τ_adm = 50 MPa
Dados
- • T = 200 N·m
- • τ_adm = 50 MPa = 50·10⁶ Pa
Resolução
- 1. Diâmetro mínimod = ∛(16·T / (π·τ))→ d ≈ 27,4 mm
- 2. Adote→ d = 30 mm (comercial)
Verifique também flexão e fadiga antes da especificação final.
Perguntas frequentes
Quais critérios de fadiga a calculadora aplica?
Soderberg (conservador), Goodman modificado e ASME elíptico, com correção para acabamento superficial, tamanho, confiabilidade e temperatura.
Inclui concentrador de tensão?
Sim. É possível informar Kt para rasgos de chaveta, ressaltos e rebaixos.
Atende projetos profissionais?
Sim. A versão Profissional gera memorial de cálculo em PDF com todas as etapas e fator de segurança detalhado.
